Zaptivke su ključne komponente u prirubničkim spojevima, obezbeđujući zaptivanje između spojnih strana prirubnice kako bi se sprečilo curenje tečnosti ili gasova. Dostupno je nekoliko vrsta zaptivki, od kojih je svaka dizajnirana za specifične primjene i radne uvjete. Evo nekoliko uobičajenih tipova zaptivki za prirubnice i njihove namjene:
1. Nemetalne brtve:
- Komprimirane neazbestne (CNA) brtve:Izrađen od sintetičkih vlakana i punila vezanih elastomerima. Pogodni su za primjenu opće namjene gdje su prisutni uslovi umjerene temperature i pritiska.
- Gumene brtve (neopren, EPDM, nitril):Ove brtve su napravljene od različitih vrsta gumenih materijala i pogodne su za primjene koje zahtijevaju otpornost na vodu, vremenske utjecaje i neke kemikalije. Obično se koriste u aplikacijama niskog pritiska i niske temperature.

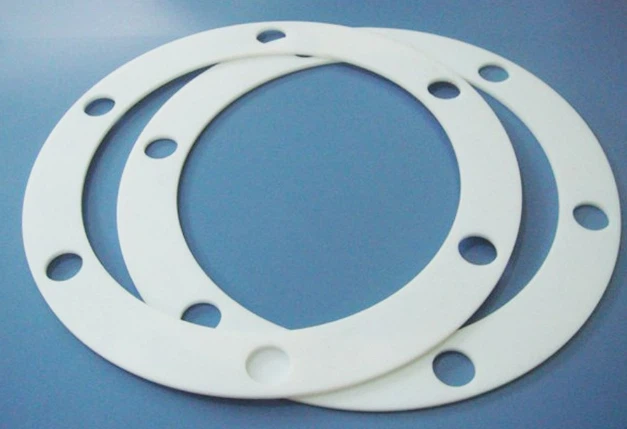

- PTFE (politetrafluoroetilen) zaptivke:Poznati po odličnoj hemijskoj otpornosti i niskim svojstvima trenja. PTFE zaptivke su pogodne za visokotemperaturne i korozivne aplikacije, kao što su hemijska i farmaceutska industrija.
2. Metalne brtve:

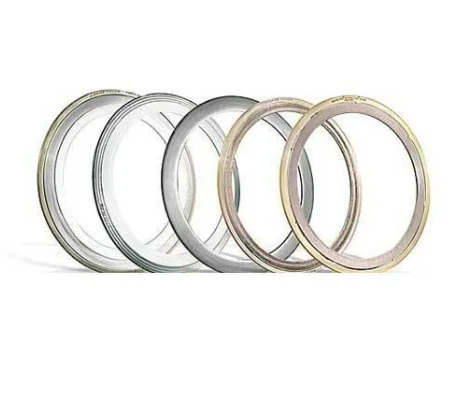

- Spiralne zaptivke:Izrađen od naizmjeničnih slojeva metalne trake za namotavanje i materijala za punjenje (obično grafita ili PTFE). Spiralne zaptivke su pogodne za primjenu pod visokim pritiskom i visokim temperaturama, pružajući odličnu elastičnost i performanse zaptivanja.
- Zaptivke prstenastih zglobova:Dizajniran za brtvljenje prirubničkih spojeva u aplikacijama pod visokim pritiskom i visokim temperaturama, kao što su naftovodi i plinovodi. Izrađene su od metalnih materijala (npr. meko željezo, nehrđajući čelik) i imaju jedinstveni prstenasti oblik trapeznog poprečnog presjeka.
3. Kompozitne brtve:
- Kammprofilne brtve:Izrađen od metalnog jezgra i obloženog materijala (npr. grafit, PTFE) sa obje strane. Kammprofile zaptivke kombinuju snagu metala sa otpornošću nemetalnih materijala, što ih čini pogodnim za širok raspon uslova temperature i pritiska.
- Zaptivke od valovitog metala:Izrađen od tankih limova sa valovitim ili nazubljenim profilima. Zaptivke od valovitog metala su pogodne za primjene pod visokim pritiskom i visokim temperaturama, pružajući odlične performanse zaptivanja i otpornost na rotaciju prirubnice.
4. Proširene PTFE brtve:
- Napravljene od ekspandiranog PTFE materijala, ove zaptivke nude odličnu hemijsku otpornost i usklađenost. Pogodni su za zaptivanje nepravilnih ili oštećenih površina prirubnica i obično se koriste u hemijskoj preradi i farmaceutskim aplikacijama.
5. Zaptivke za naknadnu ugradnju:
- Dizajniran za naknadnu ugradnju postojećih prirubničkih spojeva bez potrebe za obradom ili modifikacijom površina prirubnica. Zaptivke za naknadnu ugradnju dostupne su u različitim materijalima i konfiguracijama kako bi zadovoljile različite zahtjeve primjene.
Ovo je samo nekoliko primjera dostupnih tipova zaptivki za prirubničke spojeve. Izbor odgovarajućeg tipa zaptivača zavisi od faktora kao što su radni uslovi, temperatura, pritisak, kompatibilnost sa fluidima i završna obrada prirubnice. Bitno je odabrati pravu brtvu za vašu specifičnu primjenu kako biste osigurali pouzdanu brtvu bez curenja.
