Šta su prirubnice cijevi?
Prirubnice General
Prirubnice se koriste za spajanje cijevi, ventila, pumpi i druge opreme za izgradnju cjevovodnog sistema. Osim toga, olakšava čišćenje, pregled i prilagođavanje. Obično su prirubnice zavarene ili vijčane. Dvije prirubnice su spojene vijcima zajedno sa zaptivačem između njih kako bi se stvorio prirubnički spoj.

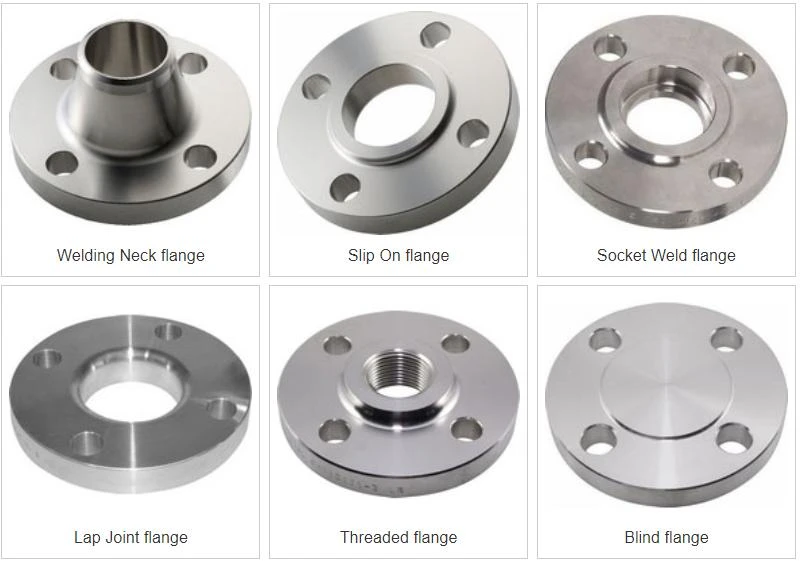

Najčešće korišteni tipovi prirubnica u naftnoj i hemijskoj industriji su.
Svi tipovi osim prirubnice preklopnog spoja imaju podignutu površinu prirubnice.
Komponente za prirubnice
Prirubnice cijevi se izrađuju od različitih materijala, uključujući nehrđajući čelik, lijevano željezo, aluminij, mesing, bronzu i plastiku, ali najčešći materijal je ugljični čelik koji je kovan i strojno obrađen.
Osim toga, za specijalizirane primjene, prirubnice, poput fitinga i cijevi, često su iznutra obložene slojevima materijala potpuno drugačijeg kvaliteta od samih prirubnica.
U većini slučajeva, materijal prirubnice se određuje prilikom odabira cijevi; prirubnice se obično izrađuju od istog materijala kao i cijev.
Osim ako nije drugačije navedeno, sve prirubnice pokrivene na ovoj web stranici su u skladu sa ASME i ASTM standardima. ASME B16.5 razmatra dimenzije, tolerancije dimenzija, itd., dok ASTM opisuje različite karakteristike materijala.
Mjerenja za prirubnice
Svaka ASME B16.5 prirubnica ima set propisanih dimenzija. Ako crtač u Japanu, pripremač radova u Kanadi ili montažer cijevi u Australiji upućuje na prirubnicu vrata za zavarivanje NPS 6, klasa 150, Prilog 40 ASME B16.5, onda se to odnosi na prirubnicu na slici ispod.
Ako je prirubnica naručena, dobavljač želi znati kvalitetu materijala. ASTM A105 je kovana prirubnica od ugljeničnog čelika, dok je A182 kovana prirubnica od nerđajućeg čelika.
Dakle, ispravna narudžba dobavljaču mora specificirati dva standarda.

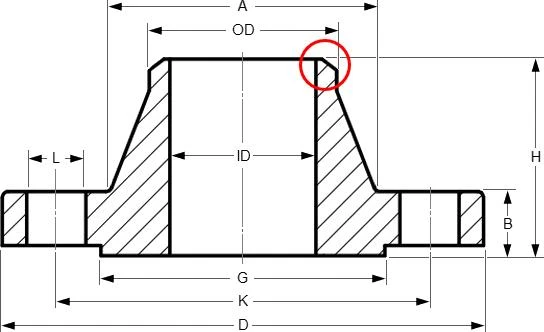

Vratna prirubnica za zavarivanje NPS 6, klasa 150, raspored 40, ASME B16.5 / ASTM A105
A - Ø192.1|OD - Ø168.3|L - Ø22.4|ID - Ø154.1|G - Ø215.9|K - Ø241.3|D - Ø279.4|B - 25.4|H - 88.9|RF visina - 1.6
Prirubnica iznad ima 8 rupa za vijke i kos zavarivanja od 37,5 stepeni (crveni krug). Sve navedene dimenzije su u milimetrima. Izdignutu površinu (RF) nije potrebno specificirati, jer ASME B16.5, svaka prirubnica se standardno isporučuje sa podignutom površinom. Treba navesti samo drugačiji dizajn (prstenasti spoj (RTJ), ravna površina (FF) itd.).
Prirubnički vijčani spojevi
Prirubnički spoj vijcima je mješavina brojnih složenih elemenata (prirubnica, vijci, zaptivke, proces, temperatura, pritisak, medij). Svi ovi faktori su međusobno povezani i zavisni jedan od drugog za dobar ishod.
Kritična za pouzdanost prirubničkog spoja je kompetentna kontrola postupka izrade spoja.

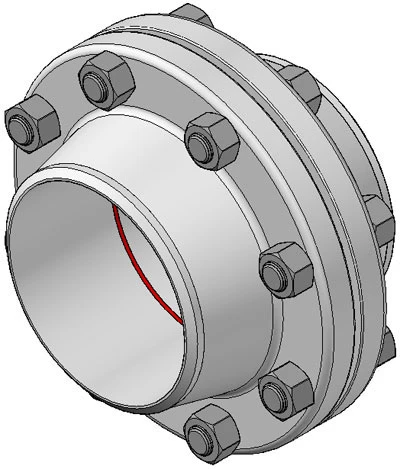

Tipičan prirubnički spoj vijcima
Od prije nekoliko godina, industrija je shvatila važnost instalacije i montaže.
U Evropi je naglasak stavljen na osiguravanje da izradu spojeva obavljaju obučeni i validirani stručnjaci, što je rezultiralo proizvodnjom TS EN 1591 Part 4, evropskog tehničkog standarda. Ovaj standard se odnosi na tehničare za vijke i njihove nadzornike, odgovorne inženjere, koji uklanjaju, montiraju i zategnu vijčane veze vitalnih servisnih sistema pod pritiskom bilo koje konfiguracije.
Standard pruža metodologiju za obuku i ocjenjivanje tehničara koji se bave proizvodnjom i demontažom prirubničkih spojeva, i može se uporediti sa zahtjevima za obuku zavarivača koji rade na posudama pod pritiskom. Njegovo objavljivanje naglašava značaj kompetentnog nadzora procesa izrade spojeva kako bi se osiguralo da prirubnica radi bez curenja.
Prirubnički spoj sa vijcima može propuštati iz nekoliko razloga, uključujući brtvu.
Čak i kada sve složene međuzavisne komponente prirubničke veze sa vijčanim spojem rade u savršenoj harmoniji, jedini najvažniji faktor koji određuje uspjeh ili neuspjeh te prirubničke veze sa vijčanim spojem bit će pažnja instalatera na ispravne procedure instalacije i montaže. Ako se izvede ispravno, sklop će ostati bez curenja tokom predviđenog vijeka trajanja.

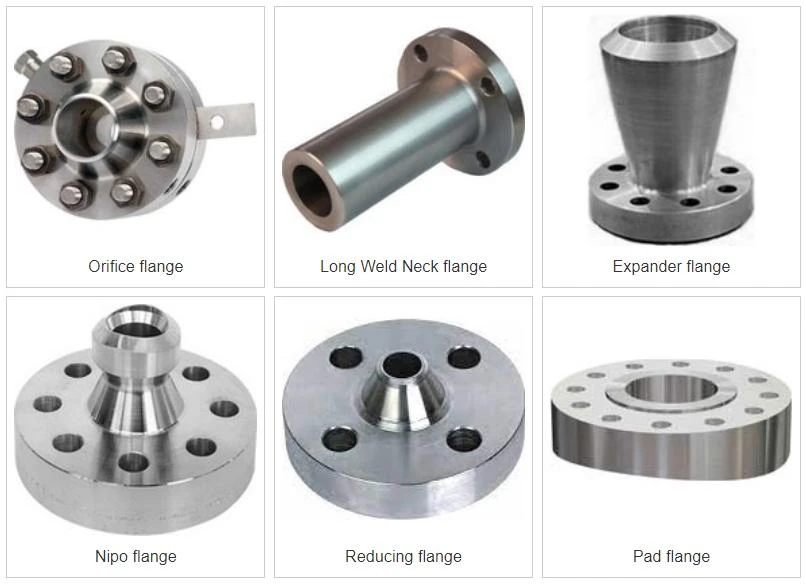

Još uvijek postoji niz posebnih prirubnica kao što su..

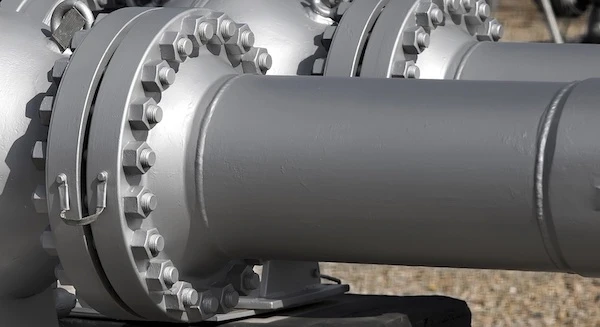

Šta je prirubnički spoj?
Prirubnički spojevi se koriste za spajanje dvije ili više cijevi. Svaka cijev mora imati prirubnicu, koja je podignuti greben koji ide oko vanjskog obima cijevi. Koristeći vijke, stege ili druge pričvrsne elemente, instalateri spajaju dvije prirubnice kompresijom. Umjesto konvencionalnih navojnih konektora, zavarivanja ili lemljenja, može se koristiti prirubnički spoj. Određene vrste prirubnica se kombiniraju sa zavarivanjem ili lemljenjem kako bi se dobio jači spoj cijevi.
Po svojoj funkciji ili izgledu mogu se međusobno razlikovati različite vrste prirubničkih spojnica. Fitingi koji se koriste na izuzetno velikim cijevima ili plinovodima imaju prirubnicu s glatkom površinom i nizom prethodno izbušenih rupa. Kada su dva od ovih spojnica s prirubnicama povezana zajedno, vijci se stavljaju u rupe prirubnica kako bi se uspostavila čvrsta, dugotrajna veza. Za aplikacije visokog pritiska mogu se koristiti prirubnički spojevi sa konusnim vratom. Ovaj oblik veze obično zahtijeva i zavarivanje i zavrtnje kako bi se izdržao ogroman pritisak koji vrši sadržaj cijevi.
Instalateri koji moraju da dodaju fiting sa prirubnicom na terenu mogu izabrati fiting sa navojem, koji ima unutrašnje navoje slične onima koji se nalaze na krajevima većine cevi. Ovo omogućava instalateru da jednostavno zašrafi spojnicu na cijev kako bi je učvrstio. Fiting sa navojem olakšava radnicima da režu cijevi bilo koje veličine potrebne za brze popravke, a zatim proizvode navoje na kraju pomoću navoja za cijevi kako bi se prilagodila prirubnica.

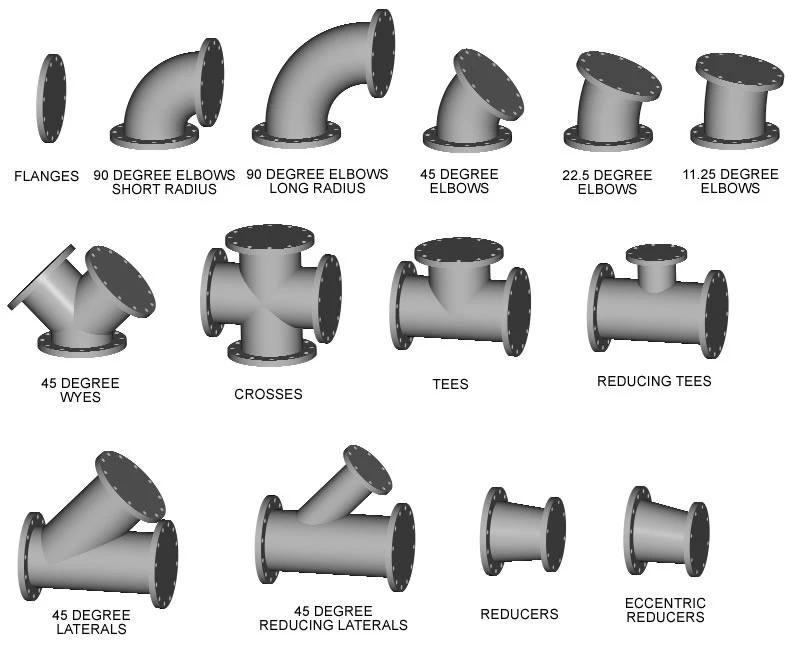

U zavisnosti od namjene, prirubnički okovi mogu imati više profila. Za povezivanje dvije cijevi pod kutom, koljenasti spojevi imaju zakrivljeni oblik s prirubnicama na oba kraja za stabilniju vezu. Fiting s prirubnicom u obliku trojke povezuje dvije cijevi u jednom prolazu sa okomitom cijevi, dok spoj u obliku slova Y povezuje tri cijevi koje se kreću pod tri ugla. Neki prirubnički spojevi mogu imati četverosmjernu ili ukrštenu konfiguraciju kako bi omogućili četiri nezavisne cijevi.
Brojni prirubnički spojevi se koriste u kombinaciji sa specifičnim zaptivkama kako bi se izbjeglo curenje na spoju dvije cijevi. Ove brtve se ponekad nazivaju "o-prstenovima" i izrađene su od gume ili sintetičkih materijala. Kada su prirubnički spojevi proizvedeni prema izuzetno preciznim tolerancijama, a lice prirubnice je vrlo glatko, sprječavanje curenja možda neće zahtijevati upotrebu zaptivke. U određenim okolnostima, mast ili mazivo se mogu koristiti umjesto o-prstena kako bi se zapečatili sve praznine između prirubnica.
