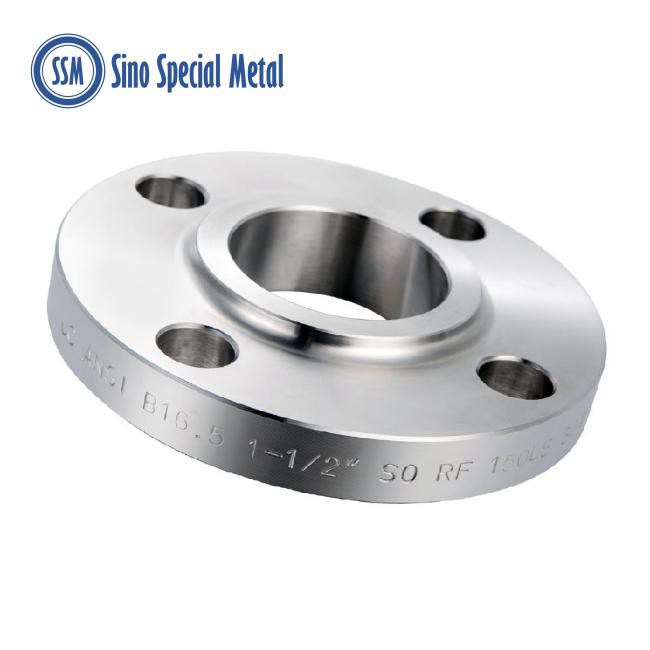

Klizne prirubnice, poznate i kao 'prirubnice sa glavčinama', imaju glavčinu vrlo niskog profila. Ova vrsta prirubnice je obično povezana sa cijevi jednim ili dva kutna zavara (jedan izvan prirubnice i jedan unutar prirubnice), međutim moguće je koristiti samo jedan zavar. Klizne prirubnice se proizvode u mnogim veličinama i preferiraju se za aplikacije nižeg pritiska (ASME klasa manja ili jednaka 600).
|
|
|
|

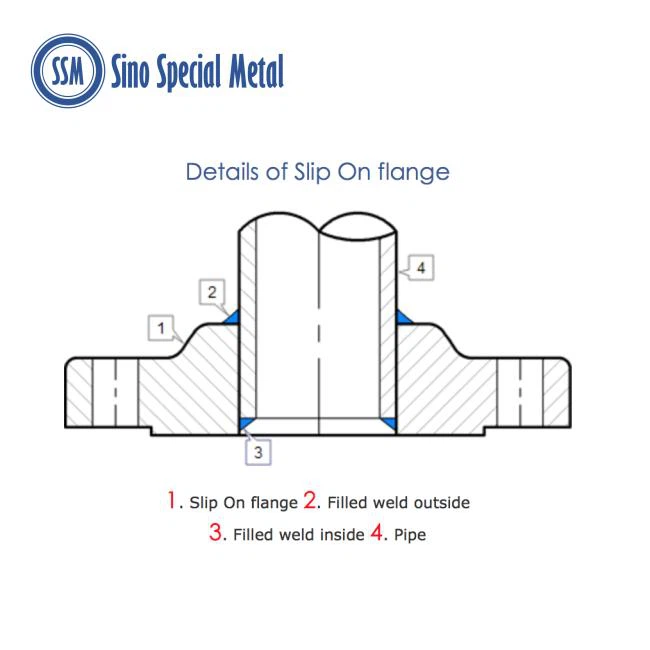

Poprečni presjek klizne prirubnice: 1, klizna prirubnica; 2, punjeni zavar izvana; 3, punjeni zavar iznutra; 4, cijev |
|
Veličina provrta prirubnice (unutarnji prečnik) je veća od veličine priključne cijevi, što joj omogućava da klizi/klizi na cijev (klizanje na cijev). Između cijevi i prirubnice nema potpunog prodiranja vara, tako da postoje ograničenja za njegovu upotrebu zbog nižeg integriteta vara.
Međutim, ako se vratna prirubnica za zavarivanje ne može koristiti zbog ograničenja prostora, prirubnica za navlačenje može biti prikladna alternativa.
Prednosti kliznih prirubnica odnose se na niže troškove nabavke, manje potrebne vještine za izradu zavara, niže zahtjeve za preciznošću za rezanje cijevi i bez zahtjeva za pripremu vara za zavar na kraju cijevi.
Ograničenja za klizne prirubnice odnose se na:
Ø Upotreba dva zavara umjesto jednog (obično).
Ø Smanjena mehanička čvrstoća (prirubnice vrata za zavarivanje su 30 posto jače
Ø Neprikladnost za ciklično opterećenje.
Ø Nemogućnost izvođenja nekih ispitivanja bez razaranja na zavarenim spojevima.
Ø Nedostupno u veličini od 25-inča i više u ASME klasi 1500.
Ø Nedostupno u svim veličinama u ASME klasi 2500.
Ø Generalno se ne koristi iznad ASME klase 600.
Iako je jeftiniji od prirubnice vrata za zavarivanje, mala je razlika u cijeni ako se izvode dva zavara i oba se moraju provjeriti korištenjem tehnika ispitivanja bez razaranja.
Tehnike ispitivanja bez razaranja (NDT).
Ne postoje posebne NDT tehnike koje se koriste u kombinaciji sa prirubnicama. Ako je klizna prirubnica zavarena kutno, tada se na zavaru može izvršiti ispitivanje penetrantnosti boje. Moguća je vizualna kontrola spojnih površina i cijevi.
ASME standardi
Standardi ASME B16.5 i ASME B31.3 specificiraju zahtjeve za ugradnju, održavanje i ispitivanje kliznih prirubnica.
Standardne specifikacije za klizne prirubnice
|
Dimenzije |
ANSI B16.5, ANSI B16.47 serije A i B, MSS SP44, ASA, API-605, AWWA, prilagođeni crteži |
|
Veličina |
1/2" (15 NB) do 48" (1200NB) |
|
Klasa |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 itd. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2633, DIN2633, DIN2634, DIN263, DIN263 2637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Tip lica prirubnice |
Ravno lice (FF), podignuto lice (RF), prstenasti spoj (RTJ) |
Materijal i razredi kliznih prirubnica (SORF)
|
Klizne prirubnice od nerđajućeg čelika |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Duplex & Super Duplex čelične klizne prirubnice |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Prirubnice od ugljičnog čelika |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Niskotemperaturne prirubnice od ugljičnog čelika |
ASTM A350, LF2, LF3 |
|
Prirubnice od legiranog čelika |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Prirubnice za klizanje od legure bakra |
ASTM SB 61, SB62, SB151, SB152 UNS br. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS br. |
|
Prirubnice od legure nikla |
ASTM SB564, SB160, SB472, SB162 Nikl 200 (UNS br. N02200), nikl 201 (UNS br. N02201), Monel 400 (UNS br. N04400), Monel 500 (UNS br. N0550), InconS0 br. N08800), Inconel 825 (UNS br. N08825), Inconel 600 (UNS br. N06600), Inconel 625 (UNS br. N06625), Inconel 601 (UNS br. N06601), Hastelloy C 276 (UNS br. 027, svi 20 (UNS br. N08020) |
Dostupni tipovi ASME B16.5 podignute klizne prirubnice
|
Prirubnica sa podignutim licem |
Prirubnice sa podignutim licem |
|
ANSI B16.5 klizne prirubnice |
Dimenzije prirubnice |
|
ASME B16.5 SORF prirubnice |
ANSI B16.5 Klasa 150 klizne prirubnice |
|
Dobavljači klizne prirubnice od nehrđajućeg čelika |
SS Slip on Flange |
|
Prodavac prirubnica na pločicama |
ASME B16.47 Serije A i B SORF izvoznik prirubnica |
|
ANSI B16.5 klasa 150 SORF prirubnica dioničar |
ANSI 150 Slip on prirubnički razdjelnici |
|
Ugljični čelik Klizna prirubnica |
Visokokvalitetni proizvođač SORF prirubnica |
|
ASTM A182 SORF prirubnica od nerđajućeg čelika |
Duplex Steel Slip on Flange |
|
Super Duplex čelična klizna prirubnica |
Prirubnice cijevi od bakra nikla |
|
SORF prirubnice od legure visokog nikla |
Hastelloy Flat Faced Slip-On prirubnice Stockist |
|
Titanijum ASME B16.47 serije A i B SORF prirubnice |
Inconel klizne prirubnice |
ANSI B16.5 primjena klizne prirubnice
Poznato je da ASME B16.5 klizne prirubnice isporučuju izuzetne performanse i općenito su razvijene za ispunjavanje zahtjeva. Nudimo široku paletu ravnih prirubnica za navlačenje kroz svjetsku mrežu filijala za čuvanje zaliha. Ove Slip On prirubnice se koriste u raznim industrijama kao što su:
Prirubnice od nehrđajućeg čelika koriste se u naftovodima i plinovodima
Slip on Raised Face Prirubnice se koriste u hemijskoj industriji
SORF prirubnice od legiranog čelika se koriste u vodovodu
Flat Faced Slip-On prirubnice se koriste u grijanju
Prirubnice za klizne cijevi se koriste u sistemima vodosnabdijevanja
ANSI B16.5 Slip on kovane prirubnice se koristi u elektrani
Prirubnice za klizne ploče koriste se u industriji papira i celuloze
Slip On prirubnica se koristi u aplikacijama opće namjene
Čelične klizne prirubnice se koriste u industriji proizvodnje
Slip on prirubnica se koristi u prehrambenoj industriji
Slip on prirubnice se koriste u strukturalnim cijevima
